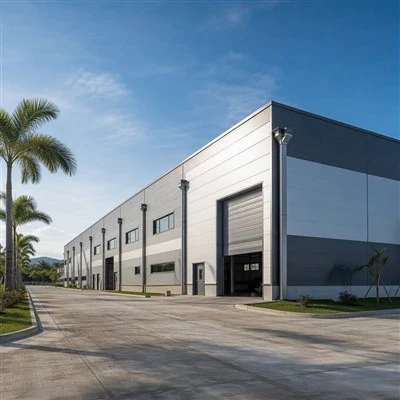

Atelier d'acier de fabrication de métaux

Hebei Sunrise conçoit et fabrique des ateliers d'acier de construction industriels lourds conçus spécifiquement pour l'usinage CNC des métaux de haute-précision, la découpe-au laser, l'emboutissage à grande vitesse-et les lignes de soudage lourdes. Notre conception structurelle va au-delà de la charge de gravité statique standard, résolvant le problème cinématique critique des micro-vibrations. Les cadres en acier standard subissent une flexion élastique lors des accélérations et décélérations rapides des fraiseuses à portique lourdes. Ce mouvement élastique peut dérégler les broches CNC de haute-précision, ruinant ainsi des pièces coûteuses. Hebei Sunrise élimine ce problème en fabriquant des portiques à haute -rigidité à l'aide de colonnes structurelles lourdes Q355D renforcées par un contreventement diagonal dynamique (configurations à contreventement en K- et contreventement en V-), garantissant une stabilité d'étalonnage absolue.

Envoyez demande

Caractéristiques

Hebei Sunrise International Iron & Steel Co., Ltd. est l’un des fabricants et fournisseurs d’ateliers d’acier de fabrication métallique les plus fiables en Chine. Soyez assuré d’acheter un atelier de fabrication de métaux personnalisé à un prix compétitif auprès de notre usine. Si vous avez des questions concernant un devis, n'hésitez pas à nous envoyer un e-mail.

2026-07-01175734742

Spécifications de cinématique structurelle et d’alignement CNC de précision

Fondation du lit d'usinage CNC et amortissement des chocs Les presses à estamper hydrauliques à grande vitesse-et les découpeuses laser CNC génèrent des charges d'impact dynamiques intenses et continues. Pour isoler ces forces dynamiques de la charpente principale du bâtiment et empêcher les vibrations transmises par le sol d'affecter les délicates machines à mesurer tridimensionnelles (MMT) à proximité, notre équipe d'ingénieurs détaille les fondations isolées des équipements. Les plates-formes de machinerie lourde sont montées sur des blocs d'inertie en béton indépendants isolés de la dalle de plancher par des coussinets de choc en élastomère néoprène haute densité -de 50 mm d'épaisseur. La charpente en acier de construction adjacente est renforcée par des colonnes en caisson robustes-reliées à des boulons pré-contraints à double-rangée de grade 10.9 à haute résistance-pré-, maintenant la déflexion structurelle à moins de 1/1500 de la portée pour garantir un environnement d'usinage parfaitement stable.

2026-07-01175749797

Spécification d'ingénierie des composants (zone d'usinage de précision)

Nuance d'acier de construction : S355NL / ASTM A572 Grade 50 (acier de construction à grain fin- avec énergie d'impact garantie à -50 degrés)

Épissure de connexion : boulons pré-tendus-de grade 10,9 à haute résistance-à friction (HSFG)

Système de support de grue : supports de colonnes (corbeaux) soudés et robotisés automatisés à pénétration totale-avec 100 % de CND par ultrasons

Ancrage des fondations : poches de fondation à clé de cisaillement-sur mesure avec coulis sans retrait-à haute résistance

Protection du revêtement : couche intermédiaire époxy polyamide -haute épaisseur et finition polyuréthane aliphatique (DFT total 210 μm)

Dérive horizontale autorisée : limitée à moins de H/500 dans des combinaisons sismiques de pointe de vent-charge

2026-07-01175833349

Étude de cas sur le monde réel-en Amérique du Sud : Atelier de fabrication de métaux à San Martin (Buenos Aires, Argentine)

Emplacement:Parc industriel Général San Martin, province de Buenos Aires, Argentine

Échelle:Atelier automatisé d'usinage et d'emboutissage des métaux CNC de 18 500 mètres carrés

Norme de conception :NBR 8800 et CIRSOC 301 (Code argentin de l'acier de construction) Hebei Sunrise a fabriqué et livré avec succès 2 600 tonnes d'acier de construction lourd pour cet atelier de haute-précision. Pour prendre en charge des portiques roulants continus de 30-tonnes transportant des plaques d'acier bruts, nous avons -fabriqué sur mesure-des passerelles de portique robustes dotées de soudures à rainures à pénétration totale automatisées-. Tous les composants de construction en acier ont été pré-percés avec une tolérance ultra-précise de +/-0,5 mm dans nos lignes multibroches CNC, permettant à l'équipe de construction locale argentine de terminer l'ensemble du montage structurel en seulement 55 jours avec 0 % de soudage sur site, en passant avec succès tous les audits de qualité nationaux stricts dès la première inspection.
