Atelier d'acier d'assemblage électronique

Hebei Sunrise International Iron & Steel Co., Ltd. est l’un des fabricants et fournisseurs d’ateliers en acier d’assemblage électronique les plus fiables en Chine. Soyez assuré d’acheter un atelier en acier d’assemblage électronique personnalisé à un prix compétitif auprès de notre usine. Si vous avez des questions concernant un devis, n'hésitez pas à nous envoyer un e-mail.

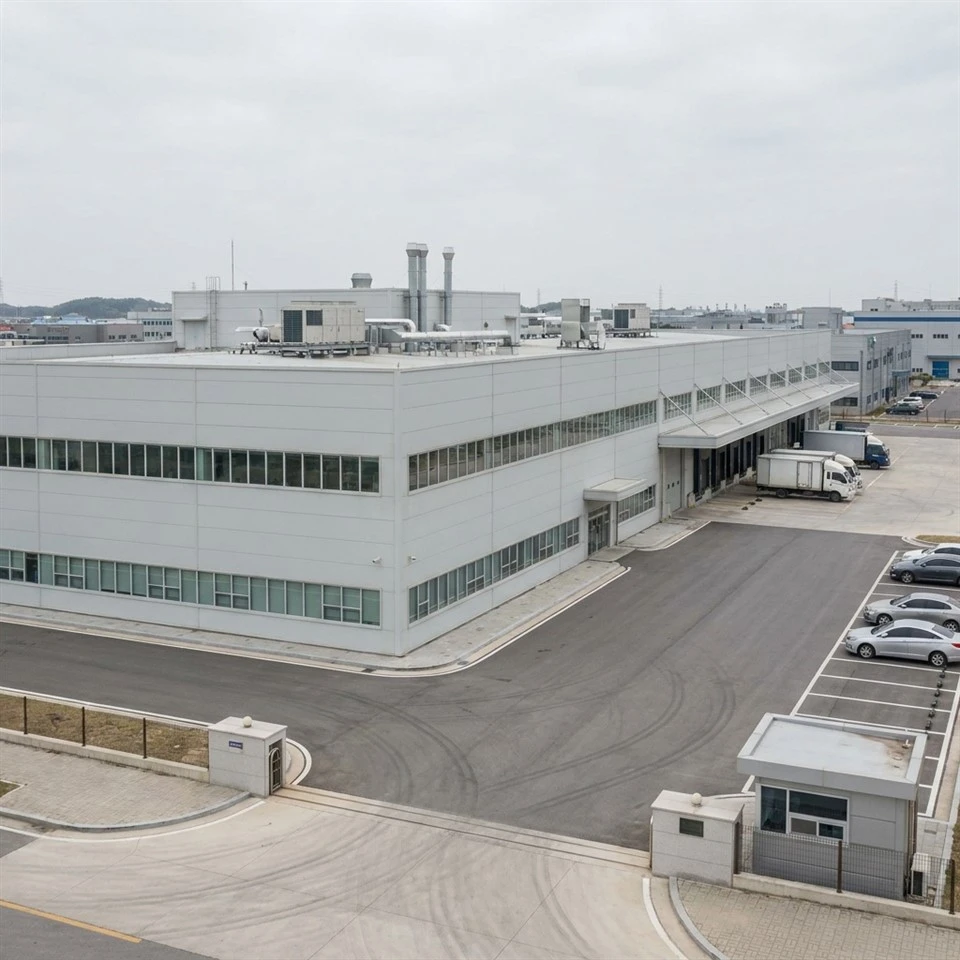

Grand livre de projets en vedette : Parc industriel électronique Hisense d'Afrique du Sud (Le Cap, Afrique du Sud)

Portée du projet :Complexe d'assemblage de CMS et de téléviseurs ultra propre de 55 000 mètres carrés

Tonnage structurel :6 500 tonnes d'acier de construction de haute-précision et de faible épaisseur-

Critères de conception :Intégration stricte avec les normes ISO 14644-1 pour les salles blanches, une mise à la terre structurelle à haute résistance pour garantir une décharge statique complète et des structures de toit à haute rigidité pour supporter d'énormes grilles suspendues d'équipements de filtration d'air CVC et HEPA.

Jalons d’ingénierie et de fabrication :

1. Structure étanche à l'air-sans couture pour répondre aux normes ISO 7 pour les salles blanches. L'usine du Cap fabrique des-téléviseurs à écran plat-haut de gamme et des appareils électroniques, nécessitant un environnement de sas de salle blanche-. Hebei Sunrise a conçu et fabriqué des cadres de moment en acier ultra-plats et de haute-précision qui s'intègrent parfaitement aux panneaux sandwich isolés étanches à l'air-, garantissant un environnement interne stable et étanche sans fuite de poussière externe.

2. Boucle de mise à la terre ESD entièrement conductrice avec cavaliers en cuivre Pour protéger les micro-électroniques des décharges électrostatiques lors de l'assemblage robotique, notre boutique a pré-cosses de mise à la terre plaquées en cuivre-pré-soudées sur chaque base de colonne structurelle. Nous avons détaillé et fourni des cavaliers flexibles en tresse de cuivre sur toutes les connexions de poutres boulonnées, garantissant un chemin de mise à la terre métallique continu avec une résistance mesurant moins de 1,0 Ohm.

3. Fermes de toit à haute capacité- supportant les grilles d'air HEPA Pour supporter la lourde charge suspendue du plafond de la salle blanche (y compris des centaines d'unités de filtre à ventilateur et de lourds conduits de ventilation), nous avons fabriqué des fermes spatiales en tubes d'acier. La structure du toit a été conçue pour supporter des charges suspendues supérieures à 1,8 kilonewtons par mètre carré, en maintenant une déflexion verticale strictement inférieure à 1/1500 de la portée.

FAQ

Question 1 : Comment Hebei Sunrise garantit-elle que la charpente en acier n'interférera pas avec les conduits aériens CVC, les conduites d'azote et les rails porteurs automatisés très complexes à l'intérieur de l'atelier d'électronique ?

Réponse : Nous résolvons tous les problèmes de coordination spatiale avant la fabrication en utilisant la détection des conflits BIM. Notre service de détail conçoit la charpente entièrement en acier en 3D dans Tekla Structures, en intégrant les conceptions mécaniques, électriques et de tuyauterie (MEP) des ingénieurs de votre usine. Chaque support, fente de suspension et manchon de pénétration est conçu et pré--poinçonné dans notre usine à l'aide d'un équipement CNC de précision, garantissant un conflit spatial nul et une découpe de champ nulle sur-site.

Question 2 : Les chaînes d'assemblage CMS et les équipements d'emballage de semi-conducteurs sont très sensibles aux micro-vibrations. Comment la conception de votre atelier en acier atténue-t-elle les vibrations provenant des unités de traitement d'air (CTA) massives sur le toit ?

Réponse : Notre conception structurelle dissocie les vibrations dynamiques des équipements des cadres de moment porteurs principaux. Nous concevons des plates-formes spécialisées en acier pour l'isolation des vibrations-sur le toit, en utilisant des coussinets amortisseurs en élastomère sous les CTA. De plus, nos fermes de toit sont fabriquées sous forme de fermes spatiales à âme ouverte-à haute rigidité-avec des connexions extrêmement rigides, limitant avec succès la déflexion verticale à moins de 1/1500 de la portée, protégeant les buses SMT sensibles sur le plancher d'assemblage en dessous.

Question 3 : Les puces électroniques sont très vulnérables aux décharges électrostatiques (ESD) lors de l'assemblage. Comment Hebei Sunrise garantit-il un chemin de mise à la terre métallique sûr et continu ?

Réponse : Nous intégrons une boucle de mise à la terre structurelle ESD dédiée dans notre fabrication de structures en acier. Nous pré-soudons des bornes de mise à la terre en cuivre épais-plaquées de cuivre-aux plaques de base de chaque colonne structurelle, prêtes à être connectées à votre réseau de terre. Pour garantir la continuité électrique à travers les connexions mécaniques, nous fournissons des-câbles de saut flexibles et tressés en cuivre préfabriqués qui sont boulonnés sur chaque poutre boulonnée-à-joint de colonne, garantissant une résistance de chemin métallique testée inférieure à 1,0 Ohm dans l'ensemble du bâtiment, entièrement conforme aux normes SANS 10142-1.
